제진기

  • 승강기 제진기
  • 대형 협잡물 제거용 스크린 제진기

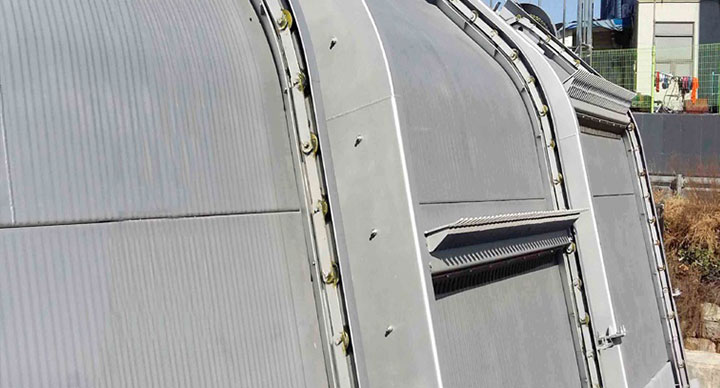

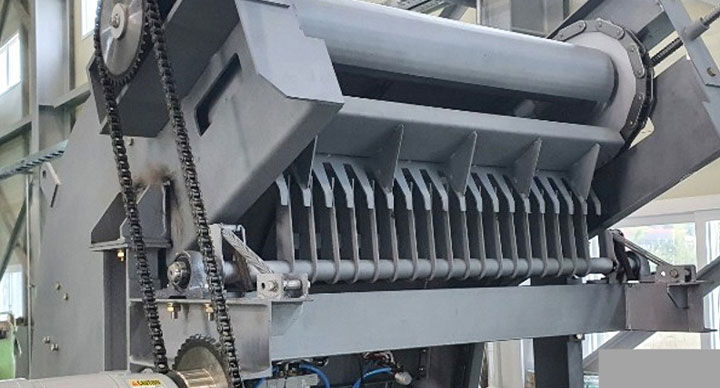

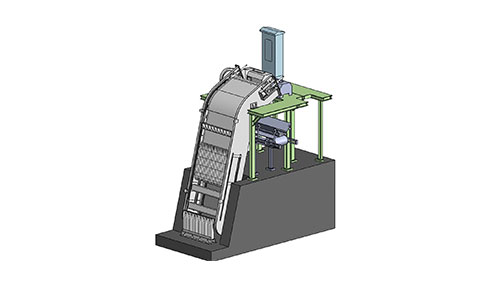

승강식 스크린 및 이물질 제거장치가 구비된 수로용 제진기
재난안전 신기술 (제2021-31-1호)
  • 승강식 스크린이 구비된 제진기란?

    배수펌프장, 대규모 하수처리장 또는 수로 등에 유입되는 각종 부유 협잡물을 레이크에 의해 연속적으로 수거 신속하게 처리하는 방재설비인 제진기로 평상시에는 스크린을 개방시켜 불필요한 제진기의 가동 및 수로의 막힘 현상을 예방하고 기기의 오작동 및 그로 인한 오폐수의 범람 및 월류 현상 등을 원천적으로차단시키며, 레이크용 이물질 제거장치로 작동 시 레이크에 이물질이 끼인 상태로 제진기 뒤로 넘어가 배수펌프장으로 유입되는 문제를 차단하여 제진장비의 효율성 및 경제성을 높일 수 있는 제진기 방재기술임.

동희 ENG 프론트 스크린 연동형 승강식 제진기의 규격
No 모델명 제진기 폭(mm) 제진기 높이(mm) 소비전력 (kw)
1 DHAS-34 3000이하 4000이하 3.7이하
2 DHAS-35 4000 초과 ~ 5000 이하
3 DHAS-36 5000 초과 ~ 6000 이하
4 DHAS-37 6000 초과 ~ 7000 이하
5 DHAS-38 7000 초과 ~ 8000 이하
6 DHAS-44 3000초과 ~ 4000이하 4000이하 3.7이하
7 DHAS-45 4000 초과 ~ 5000 이하
8 DHAS-46 5000 초과 ~ 6000 이하
9 DHAS-47 6000 초과 ~ 7000 이하
10 DHAS-48 7000 초과 ~ 8000 이하
11 DHAS-54 4000초과 ~ 5000이하 4000이하 3.7~5.5
12 DHAS-55 4000 초과 ~ 5000 이하
13 DHAS-56 5000 초과 ~ 6000 이하
14 DHAS-57 6000 초과 ~ 7000 이하
15 DHAS-58 7000 초과 ~ 8000 이하
16 DHAS-64 5000초과 ~ 6000이하 4000이하 5.5이상
17 DHAS-65 4000 초과 ~ 5000 이하
18 DHAS-66 5000 초과 ~ 6000 이하
19 DHAS-67 6000 초과 ~ 7000 이하
20 DHAS-68 7000 초과 ~ 8000 이하

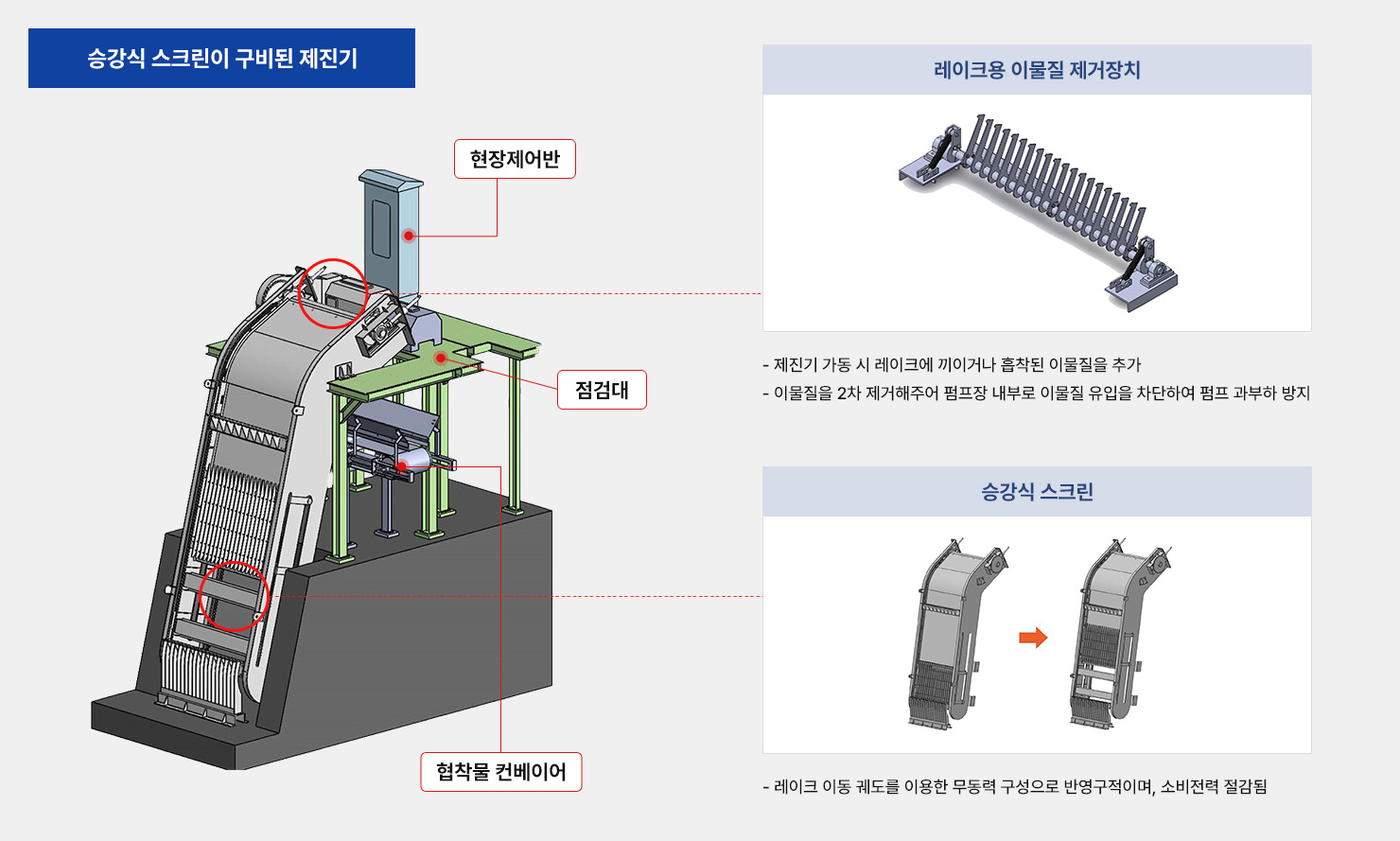

승강식 제진기 구조
확대

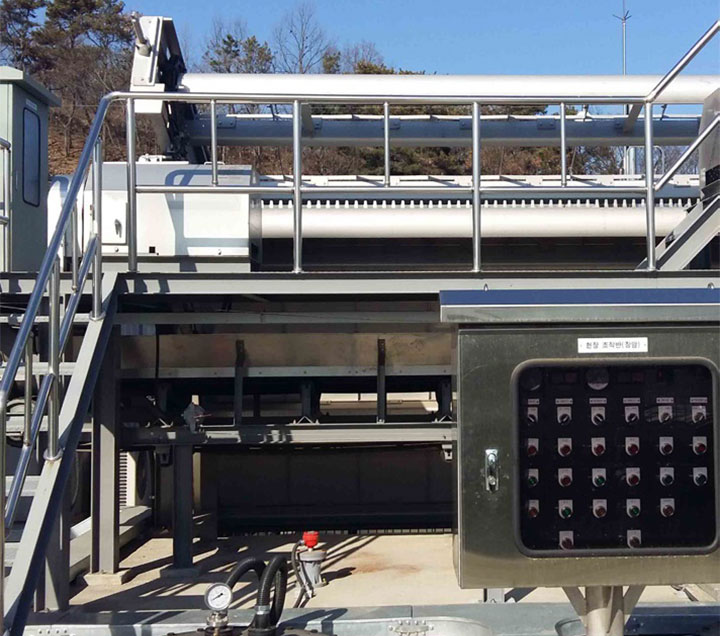

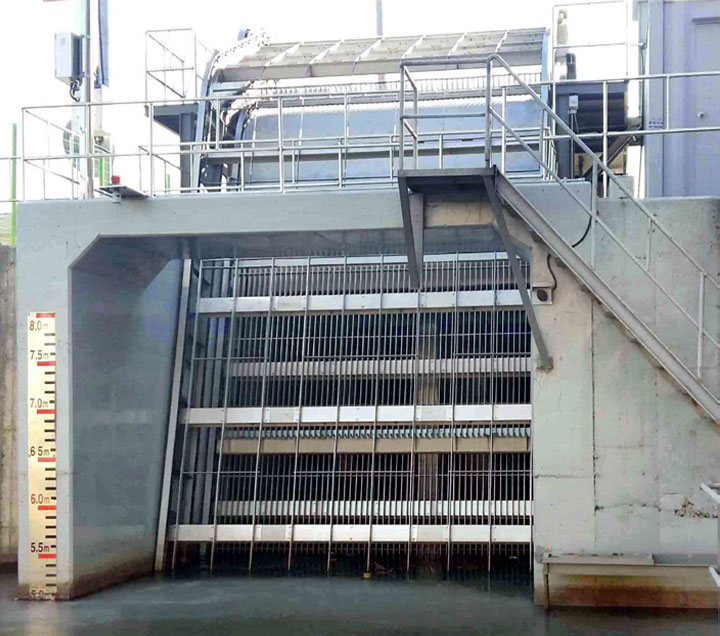

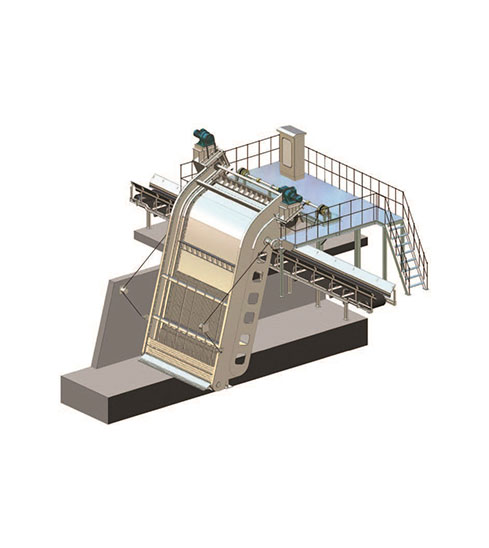

대형 협잡물 제거용 스크린 제진기
  • 대형 협잡물 제거용 스크린 제진기란?

    제진기 본체 전면에 별도의 독립적 구동관계를 갖는 협잡물 부피감지센서 가 장착된 대형 협잡물 제거용 스크린을 구비하여 기존 제진기의 소형 협잡물 레이크를 이용하여 소형 협잡물 수거 및 처리 기능과 대형 협잡물 레이크에 의한 대형 협잡물 수거, 처리 기능을 병행함으로써 보다 광범위하고 효율적인 사용으로 불필요한 수로의 막힘 현상을 예방하고 기기의 오작동 및 그로 인한 오폐수의 범람 및 월류 현상 등을 원천적으로 차단시켜 주변 시설물을 보호하는 장치 또는 제품이다.

  • 슬라이딩 게이트 ∙ 펌프게이트의 특장점
    • 대형 협잡물 제거를 위한 레이크 별도 구성

      -근접센서를 이용한 상하 운동으로 바닥의 협잡물 인양가능

      -기존 로타리 제진기에 대형협잡물 제진기 추가장착 가능

    • 부피감지센서를 이용한 효율적 운전

      -제진기 전방에 위치한 부피감지센서를 이용하여 대형 협잡물만 인식하므로 협잡물 인양 시 효율적인 운전가능

    • 2개의 모터구성

      -대형과 소형협잡물의 인양을 위한 모터가 별도로 구성되어 한쪽 고장시에도 제진기 역할 수행

    • 개폐식 제진기

      -와이어 타입 권양기를 이용하여 제진기 미 가동시 개폐된 상태를 유지, 원활한 자연배수 가능

동희 ENG 대형 협잡물 제거용 스크린 제진기의 규격
No 모델명 제진기 폭(mm) 제진기 높이(mm) 소형 협잡물 전동기(kw) 대형 협잡물 전동기(kw) 권양기(kw)
1 DHAS-34 3000 4000 3.7 5.5 5.5
2 DHAS-35 3000 5000 3.7 5.5 5.5
3 DHAS-36 3000 6000 3.7 5.5 5.5
4 DHAS-37 3000 7000 3.7 5.5 5.5
5 DHAS-38 3000 8000 3.7 5.5 5.5
6 DHAS-44 4000 4000 5.5 7.5 7.5
7 DHAS-45 4000 5000 5.5 7.5 7.5
8 DHAS-46 4000 6000 5.5 7.5 7.5
9 DHAS-47 4000 7000 5.5 7.5 7.5
10 DHAS-48 4000 8000 5.5 7.5 7.5
11 DHAS-54 5000 4000 5.5 11 11
12 DHAS-55 5000 5000 5.5 11 11
13 DHAS-56 5000 6000 5.5 11 11
14 DHAS-57 5000 7000 5.5 11 11
15 DHAS-58 5000 8000 5.5 11 11
16 DHAS-64 6000 4000 7.5 11 11
17 DHAS-65 6000 5000 7.5 11 11
18 DHAS-66 6000 6000 7.5 11 11
19 DHAS-67 6000 7000 7.5 11 11
20 DHAS-68 6000 8000 7.5 11 11

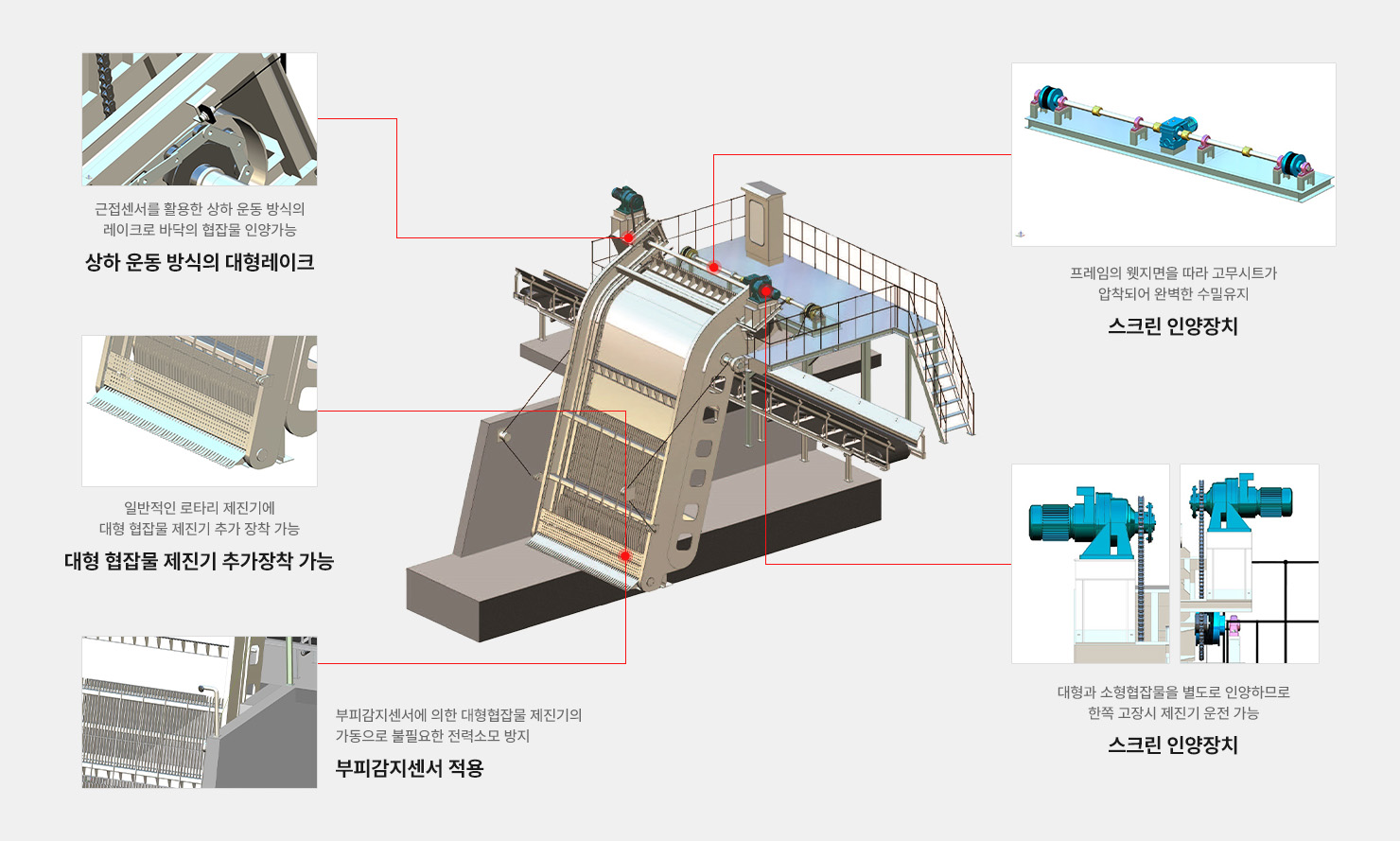

대형 협잡물 제거용 스크린 제진기
확대
