수문
롤러 게이트
-

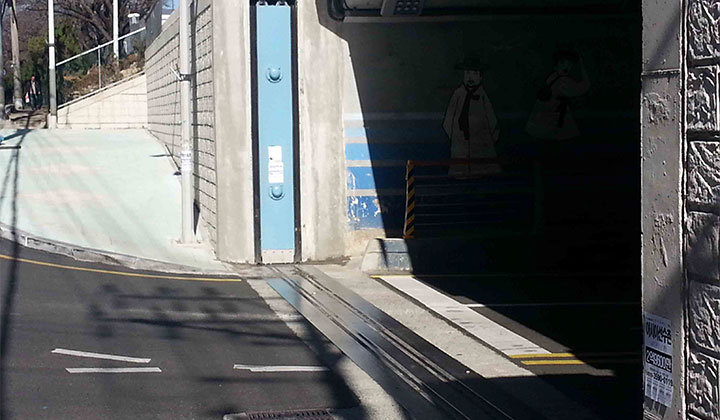

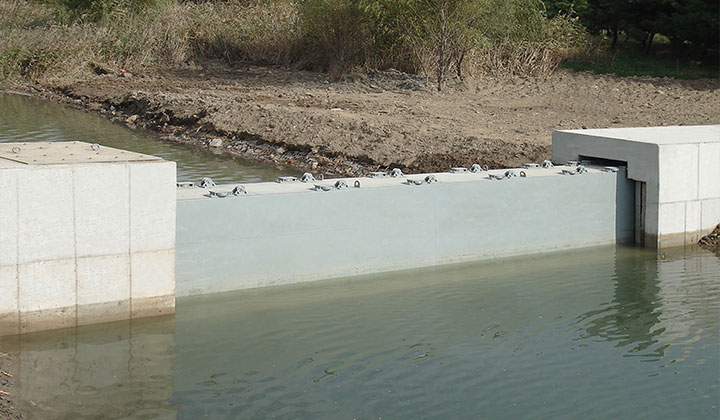

롤러 게이트란?
게이트가 상하 방향으로 이동 됨으로써 수로를 개폐시키는 방식의 수문
-
롤러 게이트의 특장점
-
가이드플레이트
-수문 개폐 시 수밀 씨일과 프레임과의 마찰을 차단하여 수밀고무 파손 방지 및 강한 수압에도 안정적인 수문개폐가 가능함
-
탄성볼베어링
-수문 개폐 시 수압에 의해 발생하는 프레임 시트와 수문의 진동/마찰/인양토크 감소로 강한 수압에도 흔들림 없는 안전한 수문개폐가 가능함
-
카운터기어 계도방식
-수문정지오차( ±0.5mm이내)가 정밀하여 수문정지 위치가 항상 일정함
-
스핀들 권양기
-스핀들이 제자리 회전하여 수문이 상승하는 방식으로 권양기 상부로 스핀들 돌출이 없어 외관이 미려하여 주변 환경과의 조화성이 우수함
-
가이드플레이트

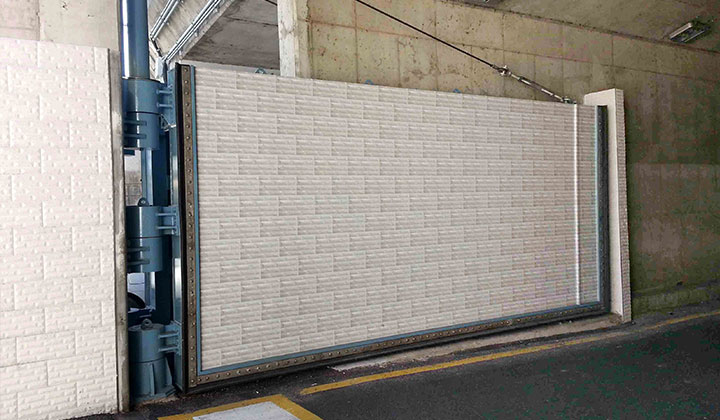

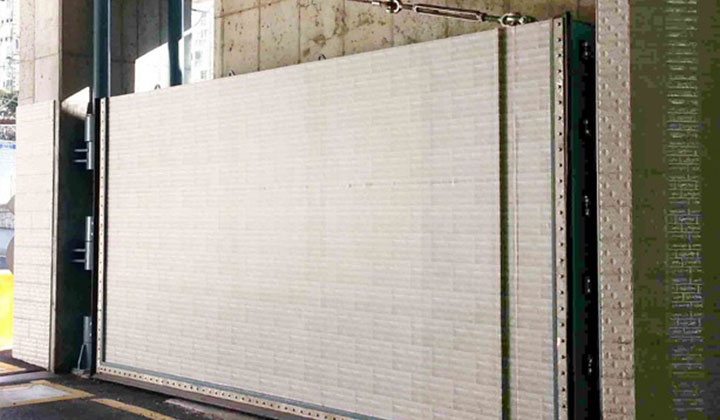

슬라이딩 게이트
-
슬라이딩 게이트란?
게이트가 좌우 방향으로 이동 됨으로써 수로를 개폐시키는 슬라이드 방식의 수문
-
슬라이딩 게이트 특장점
-
우수한 공간 활용성
-수로 상부에 지장물이 있어서 설치가 제한적인 현장에 주로 적용.
-높이로 인한 일조권, 주변경관으로 인한 분쟁 예상지역에 우수한 제품.
-
구조적인 안정성
-좌우로 슬라이딩 하는 방식으로 구조가 간단
-
수로와 독립된 기계실 구비
-기후에 제약없이 방수가 되는 기계실에서 안전하게 유지관리 가능.
-
게이트 슬라이딩 권양 시스템 방식
-두개의 스핀들이 제자리에서 회전하여 게이트가 좌우로 슬라이딩하는 구조로써 스핀들의 외부 노출이 없어 외관이 미려하고 유지관리가 용이
-
우수한 공간 활용성

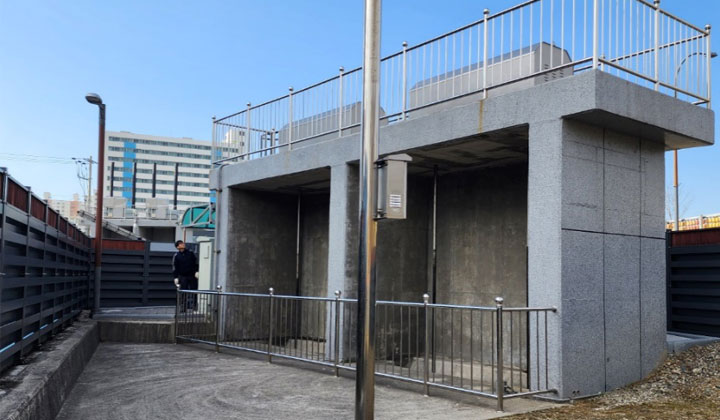

회전식 게이트
-
회전식 게이트란?
게이트가 힌지에서 회전함으로써 수로를 개폐시키는 로터리식 수문
-
회전식 게이트의 특장점
-
우수한 공간 활용성
-수로 상부에 지장물이 있어서 설치가 제한적인 현장에 주로 적용.
-높이로 인한 일조권, 주변경관으로 인한 분쟁 예상지역에 우수한 제품.
-
구조적인 안정성
-좌우로 슬라이딩 하는 방식으로 구조가 간단
-
링크이송장치로 인한 회전방식
-스핀들의 정적회전운동을 동적직선운동으로 바꾸어주는 링크 이송장치가 게이트를 강하게 밀어줌으로써 힌지에서 게이트가 회전하는 방식.
-
수로와 독립된 기계실 구비
-기후에 제약없이 방수가 되는 기계실에서 안전하게 유지관리 가능.
-
진동방지장치 적용으로 펌프의 진동감소
-펌프가동시 발생하는 진동을 감소시켜 기계설비와 구조물을 보호
-
우수한 공간 활용성
